Cablu fibră optică monomod, construcție cu tub liber, tuburi umplute cu gelatină, elemente (tuburi și tije de umplutură) așezate în jurul unui element de rezistență central nemetalic, compus de umplere umplut în deschiderile miezului cablului, manta interioară PE, apoi fire de aramid și teaca exterioara PE. Învelișul PE este aplicat pentru aplicația în care cablul este instalat în locul în care potențialul spațial mai mic sau egal cu 12KV. Cablu optic ADSS de suspensie autoportant Situat pe turnul de alimentare unde intensitatea câmpului electric este cea mai mică. Este potrivit pentru liniile de transport de înaltă tensiune construite.
Codul culorii fibrei
Culoarea fibrelor din fiecare tub începe de la nr. 1 albastru.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Albastru |
Portocale |
Verde |
Maro |
gri |
alb |
roșu |
Negru |
Galben |
Violet |
Roz |
Aqua |
Parametrul cablului
|
SN |
Articol |
Unitate |
Valoare |
|
1 |
Nr de fibre |
numara |
2-72 |
|
2 |
Număr de fibre per tub (max) |
numara |
12 |
|
3 |
Numărul de elemente |
numara |
6 |
|
4 |
Diametrul cablului |
milimetru |
13.9 |
|
5 |
Greutatea cablului |
kg/km |
160 |
|
6 |
Tensiunea maximă de funcționare admisă |
N |
6100 |
|
7 |
Zdrobire pe termen scurt |
N/100mm |
2200 |
|
8 |

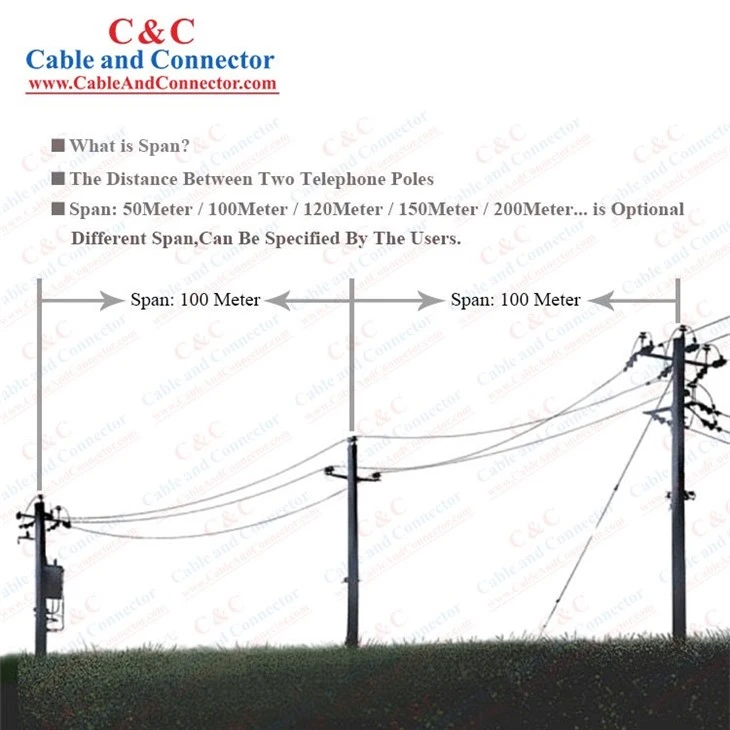

Interval maxim cu 1,5% declin de instalare |
m |
200 |
Notă: Dimensiunile mecanice sunt valori nominale. Iar grosimea maximă a gheții este de 10 mm, cu viteza vântului de 10 m/s.
Caracteristica cablului optic
|
Caracteristica mecanică și metoda de încercare |
|||
|
Rezistență la tracțiune |
Conform IEC 794-1-E1 |
||
|
Zdrobi |
Conform IEC 794-1-E3 |
||
|
Impact |
Conform IEC 794-1-E4 |
||
|
Îndoire repetată |
Conform IEC 794-1-E6 |
||
|
Torsiune |
Conform IEC 794-1-E7 |
||
|
Flexie |
Conform IEC 794-1-E8 |
||
|
Îndoirea cablului |
Conform IEC 794-1-E11 |
||
|
Pătrunderea apei |
Conform IEC 794-1-F5B |
||
|
Cerința de temperatură |
Operațiune |
- 40 grad ~ +60 grad |
|
|
Instalare |
- 10 grad ~ +60 grad |
||
|
Depozitare/transport |
- 40 grad ~ +60 grad |
||
|
Test de ciclu de temperatură |
Conform IEC 794-1-F1 |
||
|
Raza de curbare |
Descărcat |
de 15 ori diametrul exterior |
|
|
Încărcat |
de 25 de ori diametrul exterior |
||
Caracteristica fibrei optice
|
G652 Fibre Informații |
|
|
Diametru câmp de mod (1310 nm) |
9,2 mm±0,4 mm |
|
Diametru câmp de mod (1550 nm) |
10.4mm±0.8mm |
|
Diametrul placajului |
125 mm±1.0mm |
|
Tăiați lungimea de undă a fibrei cablate (λCc) |
1260 de lire sterline |
|
Atenuare la 1310nm |
£0,36 dB/km |
|
Atenuare la 1550nm |
£0,22dB/km |
|
Pierdere la îndoire la 1550 nm (100 de spire, rază de 30 mm) |
0,05 dB £ |
|
Dispersie în intervalul 1288 până la 1339 nm |
3,5 GBP/ (nm•km) |
|
Dispersie la 1550 nm |
£18PS/ (NM•KM) |
|
Panta de dispersie la lungimea de undă de dispersie zero |
£0,092ps/ (nm2•km) |
Stare de proiectare
|
Proiectul I |
Proiectul II |
|
Miezuri de fibre |
Miezuri de fibre |
|
Durata de instalare |
Max. tensiune admisibilă |
|
Gradul de tensiune |
Gradul de tensiune |
|
Max., Min., Avg. temperatura |
|
|
Max. viteza vântului |
|
|
Max. grosimea acoperirii cu gheata |
|
