Descrierea cablului de fibră aeriană cu 12 nuclee
Cablul de fibră aeriană Denumit și cablu ASU. Cablul de fibră aeriană este o alternativă mai ușoară și mai accesibilă la cablul ADSS, Designul cu un singur tub liber a făcut ca cablul cu o greutate mai ușoară două rezistențe FRP oferind performanțe mecanice bune, ușor de instalat, astfel încât devine din ce în ce mai popular de la compania ISP, Membru de putere: FRP, Miezuri de fibră: 4 ~ 801 MSU, Cablu opțional Fibră: 4,801 MSU, opțional MAT pe termen scurt: 1,4 KN, max. rezistență la strivire (pe termen scurt): 1000 N/100 mm, min. raza de curbare (instalare): 25 ori diametrul cablului, min. raza de îndoire (funcționare): 15 ori diametrul cablului, temperatura de instalare: -10 grade ~ +60 grade.

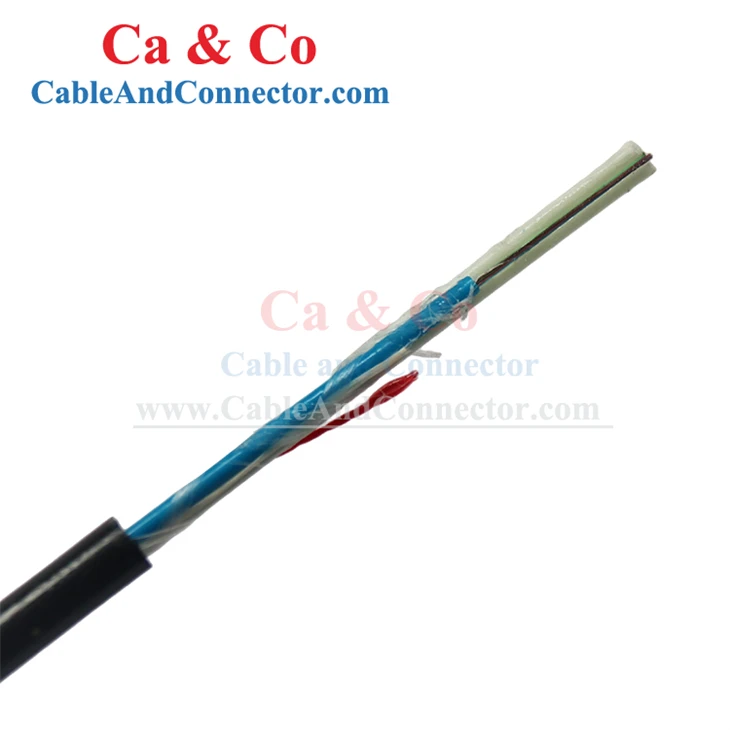

Imagine din 12 cabluri de fibră aeriană
Caietul de sarcini
■Performanță mecanică și de mediu
|
Articol |
Cuprins |
Valoare |
|
Max. rezistenta la strivire |
Pe termen scurt |
1000 N/100mm |
|
Min. raza de curbare |
Instalare |
de 25 de ori diametrul cablului |
|
Operațiunea |
de 15 ori diametrul cablului |
|
|
Interval de temperatură |
Operațiunea |
-30 de grade ~ +70 grade |
|
Instalare |
-10 grade ~ +60 grade |
|
|
Depozitare/transport |
-30 de grade ~ +70 grade |
■Principalul test de performanță mecanică și de mediu
|
Articol |
Metoda de testare |
Condiție de acceptare |
|
Rezistență la tracțiune IEC 60794-1-2- E1 |
Sarcina: MAT Lungime cablu: aproximativ 50 m Load time>=1 min |
Tulpina fibrei Mai mică sau egală cu 0,33%. Modificarea pierderilor Mai puțin sau egală cu 0,1 dB@1550nm după test. Fără ruptură de fibre și nicio deteriorare a tecii. |
|
Test de strivire IEC 60794-1-2-E3 |
Load: Short term crush Load time: >= 1min |
Modificarea pierderilor Mai puțin sau egală cu 0,1 dB@1550nm după test. Fără ruptură de fibre și nicio deteriorare a tecii. |
|
Test de impact IEC 60794-1-2-E4 |
Raza: 300 mm Puncte de impact: 3 Timpi per punct: 1 Energia impactului: 10J |
Modificarea pierderilor Mai mică sau egală cu 0,1 dB/km@1550nm. Fără ruptură de fibre și nicio deteriorare a tecii. |
|
Repetat Îndoire IEC 60794-1-2-E6 |
Raza de îndoire: 20 x OD Nr. ciclu: 10 |
Modificarea pierderilor Mai mică sau egală cu 0,1 dB/km@1550nm. Fără ruptură de fibre și nicio deteriorare a tecii. |
|
Torsiune IEC 60794-1-2- E7 |
Lungime: 1 m Unghi de răsucire: ±90 grade Nr. ciclu: 10 |
Modificarea pierderilor Mai mică sau egală cu 0,1 dB/km@1550nm. Fără ruptură de fibre și nicio deteriorare a tecii. |
|
Cot cablu IEC 60794-1-2-E11 |
Diametrul dornului: 20 x OD -Numărul de ture:10 -Numărul de cicluri:5 |
Modificarea pierderilor Mai mică sau egală cu 0,1 dB/km@1550nm. Fără ruptură de fibre și nicio deteriorare a tecii. |
|
Apă Penetrare IEC 60794-1-2-F5 |
Inaltimea apei: 1 m Lungimea probei: 3m Timp: 24h |
Nu există scurgeri de apă din miezul cablului de la capătul opus. |
|
Temperatură Ciclism IEC 60794-1-2-F1 |
Temperatura: -30 grade ~+70 grade Timpul fiecărui pas: 12h Număr de cicluri: 2 |
Modificarea pierderilor Mai mică sau egală cu 0,1 dB/km@1550nm. Fără ruptură de fibre și nicio deteriorare a tecii. |
■Ambalare

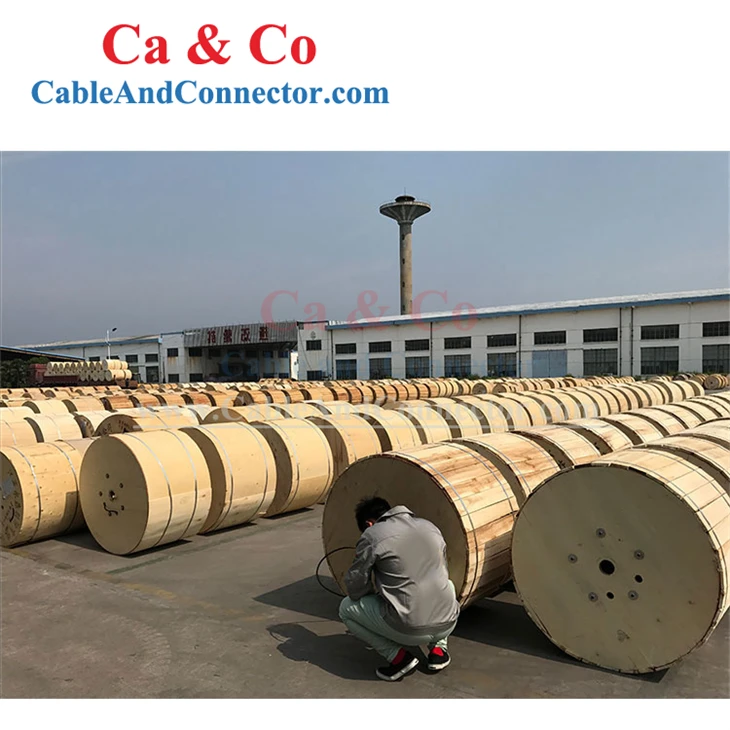

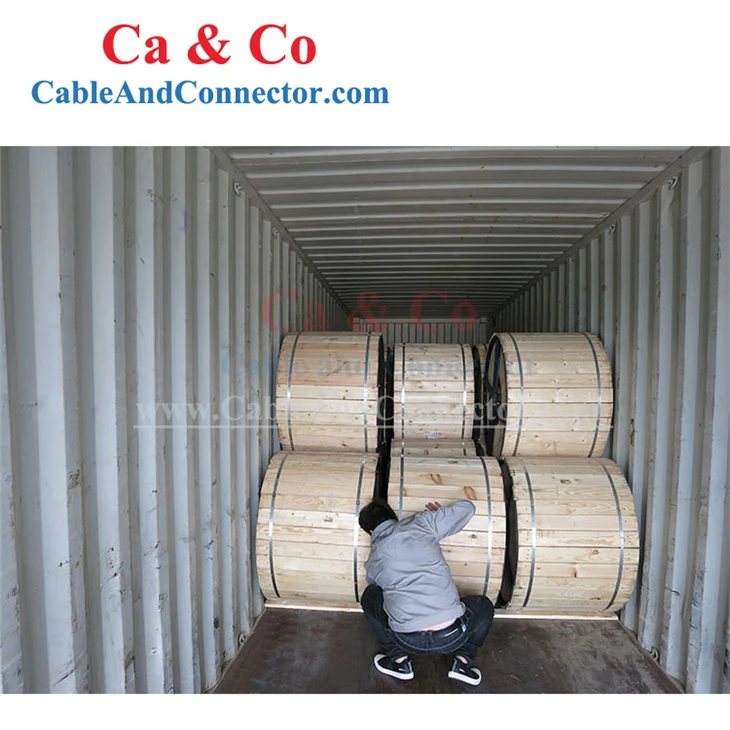

1 Fiecare lungime de cablu a fost înfășurată pe un suport de fier-compozit din lemn sau tambur din lemn pur.
2 Lungimea tamburului standard este de 4000m/5000m cu ±2%, o altă lungime este de asemenea disponibilă.
3 Cel puțin 3 m de capătul interior al cablului trebuie rezervat pentru testare.
4 Acoperit cu folie tampon de plastic.
5 Sigilat cu șipci puternice din lemn.
