Descrierea cablului 24F Mini Adss

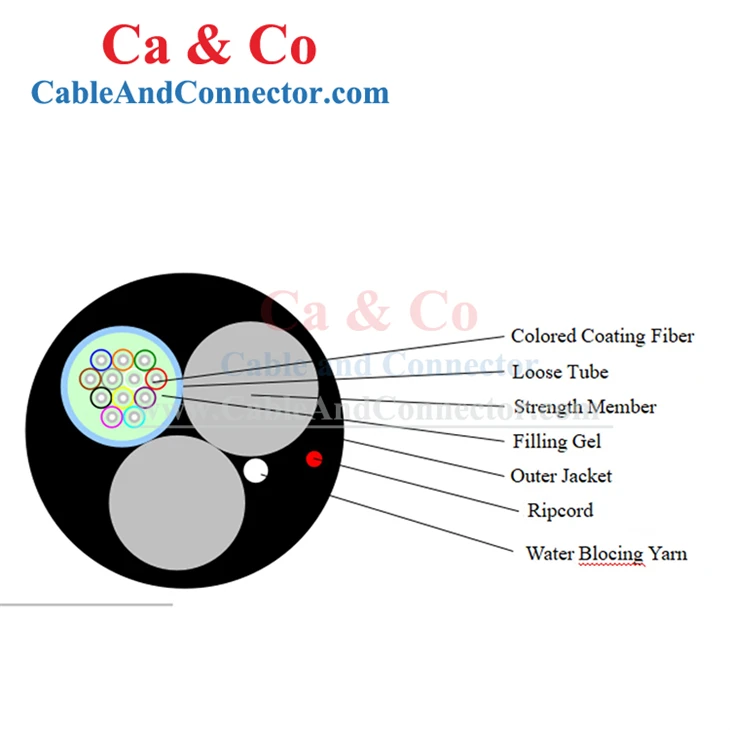

ASU: Cablu optic uni-non-blindat, cu fibre plasate într-un tub tampon liber. Miezul cablului este protejat cu jeleu pentru a preveni pătrunderea și migrarea apei și acoperit cu o manta neagră din polietilenă. Două FRP încorporate sau fire metalice asigură tensiunea dorită.

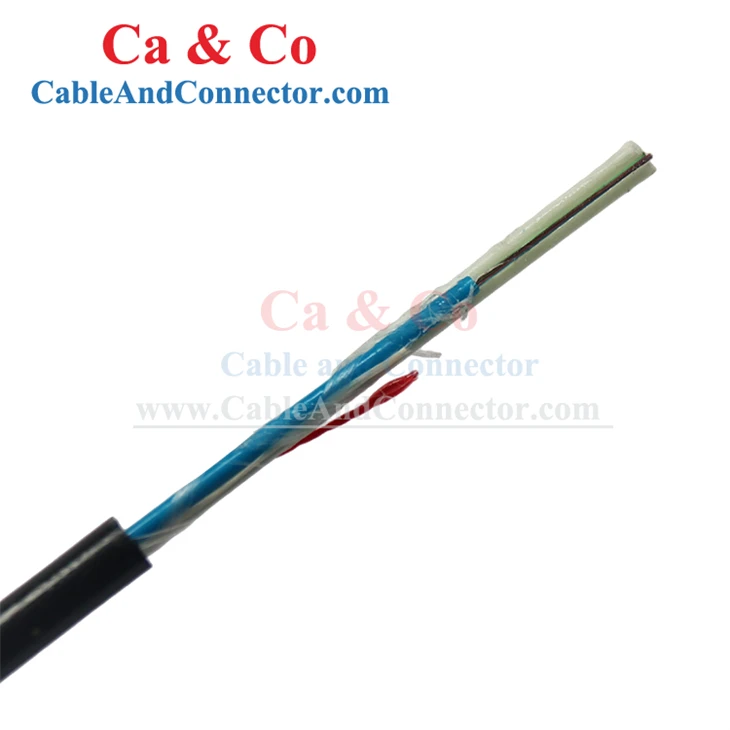

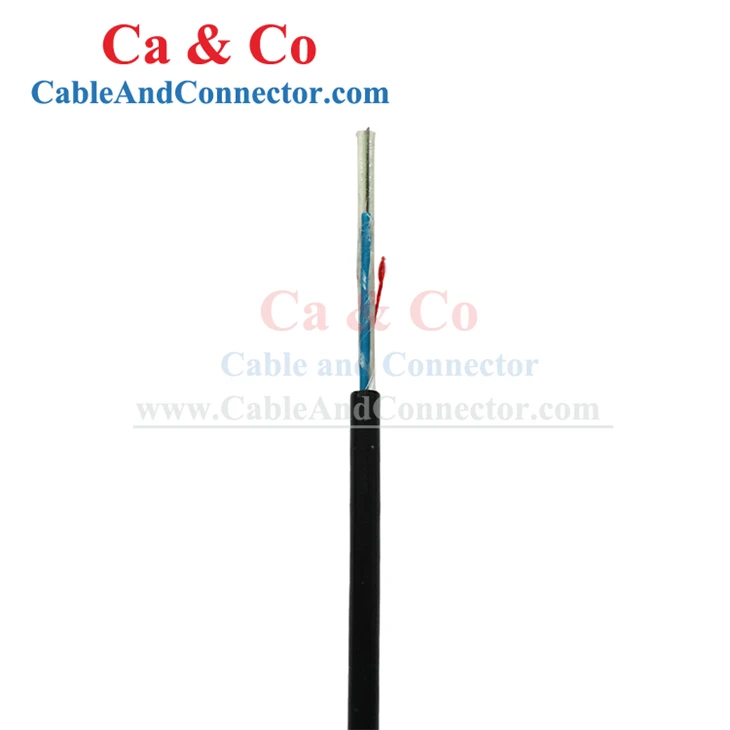

Imagine de 24F Mini Adss Cable
Caietul de sarcini
|
Articol |
Unitate |
Caietul de sarcini |
|
|
Tip de fibră |
G.652D |
||
|
Diametrul câmpului de mod |
1310 nm |
μm |
9.2±0.4 |
|
1550nm |
μm |
10.4±0.8 |
|
|
Diametrul placajului |
μm |
125.0 |
|
|
Ne{0}}circularitate de placare |
% |
<1.0 |
|
|
Eroare de concentricitate miez/placare |
μm |
<0.5 |
|
|
Diametrul acoperirii |
μm |
245±5 |
|
|
Acoperirea ne-Circularitate |
% |
<6.0 |
|
|
Eroare de concentricitate acoperire/placare |
μm |
<12.0 |
|
|
Lungimea de undă tăiată{0}}cablu |
nm |
<1260 |
|
|
Coeficient de atenuare |
1310 nm |
dB/km |
<0.36 |
|
1550nm |
dB/km |
<0.22 |
|
|
Dovada nivelului de stres |
kpsi |
Mai mare sau egal cu 100 |
|
1■Mecanic și Caracteristici de mediu
|
Articol |
Unitate |
Specificații |
|
Tensiune (pe termen lung) |
N |
1000 |
|
Tensiune (pe termen scurt) |
N |
2000 |
|
Zdrobire (pe termen lung) |
N/10cm |
300 |
|
Zdrobire (pe termen scurt) |
N/10cm |
1000 |
|
Min. Raza de curbare (dinamică) |
mm |
20D |
|
Raza de curbură min.(statică) |
mm |
10D |
|
Temperatura de instalare |
grad |
-40-+60 |
|
Temperatura de operare |
grad |
-40-+70 |
|
Temperatura de depozitare |
grad |
-40-+70 |
|
Îndoirea repetată |
Sarcină: 250 N; număr de cicluri: 30 Fără atenuare suplimentară evidentă, nicio rupere a fibrei și nicio deteriorare a cablului. |
|
|
Torsiune |
Sarcina: 250N; număr de cicluri:10; Unghi de răsucire: ± 90 de grade Fără atenuare suplimentară evidentă, nicio rupere a fibrei și nicio deteriorare a cablului. |
|
|
Impact |
Energie impact: 450g× 1m; raza capului ciocanului: 12,5 mm; Număr de impact: 5 Fără atenuare suplimentară evidentă, fără fibre rupere și nicio deteriorare a cablului. |
|
