Cablu optic ADSS, caracteristica cheie a cablurilor ADSS este construcția lor folosind materiale total dielectrice, ceea ce înseamnă că sunt realizate în întregime din componente nemetalice. Acest design oferă mai multe avantaje, inclusiv rezistența la interferențe electrice, imunitate la lovituri de trăsnet și durabilitate în diferite condiții meteorologice. Cablurile ADSS sunt, de asemenea, ușoare și ușor de instalat, făcându-le potrivite atât pentru instalații aeriene, cât și subterane.
Proiectarea structurii cablului de fibră optică ADSS și specificații tehnice
1. Elemente de proiectare a cablului ADSS:
A.Zona meteorologică de mediu:
a: Viteza vântului
b: Grosimea gheții
c: Temperatura aerului
d: Topografie și relief.
Coduri de culoare pentru tubul liber
Culoarea tubului începe de la nr. 1 Albastru.
|
1 |
2 |
3 |
4 |
|
Albastru |
Portocale |
Verde |
Maro |

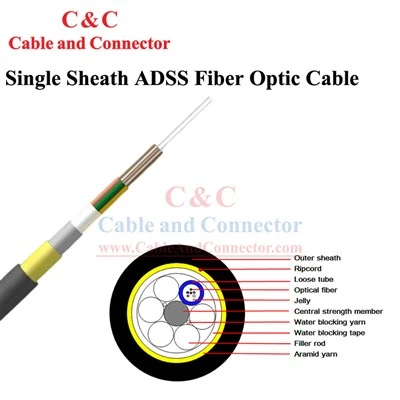

Structura și parametrul cablului
|
SN |
Articol |
Unitate |
Valoare |
|
|
1 |
Nr de fibre |
numara |
6/12/24 |
48 |
|
2 |
Nr de fibre per tub |
numara |
6 |
12 |
|
3 |
Nr de elemente |
numara |
6 |
6 |
|
4 |
Diametrul cablului (±5%) |
milimetru |
12.0 |
12.6 |
|
5 |
Greutatea cablului (±10%) |
kg/km |
99 |
115 |
|
6 |
Tensiune pe termen scurt (MAT) |
N |
2000 |
2500 |
|
7 |
Zdrobire pe termen scurt |
N/100mm |
1000 |
|
|
8 |
Max. Span |
m |
50 |
|
|
9 |
Grosimea gheții |
milimetru |
0 |
|
|
10 |
Viteza vântului |
m/s |
27 |
|
Caracteristica fibrei optice
|
G652D Fibre Informații |
|
|
Diametru câmp de mod (1310 nm) |
9,2 mm±0,4 mm |
|
Diametru câmp de mod (1550 nm) |
10.4mm±0.8mm |
|
Tăiați lungimea de undă a fibrei cablate (λcc) |
1260 de lire sterline |
|
Atenuare la 1310nm |
£0,36 dB/km |
|
Atenuare la 1550nm |
£0,22dB/km |
|
Pierdere la îndoire la 1550 nm (100 de spire, rază de 30 mm) |
£0,1 dB |
|
Lungime de undă cu dispersie zero |
1300 nm-1324nm |
|
Dispersie în intervalul 1288 până la 1339 nm |
3,5 GBP/ (nm•km) |
|
Dispersie la 1550 nm |
£18PS/ (NM•KM) |
|
Panta de dispersie la lungimea de undă de dispersie zero |
£0,093ps/ (nm2•km) |
Stare de proiectare
|
Proiectul I |
Proiectul II |
|
Miezuri de fibre |
Miezuri de fibre |
|
Durata de instalare |
Max. tensiune admisibilă |
|
Gradul de tensiune |
Gradul de tensiune |
|
Max., Min., Avg. temperatura |
|
|
Max. viteza vântului |
|
|
Max. grosimea acoperirii cu gheata |
|
