Cabl ADSS Accesorii, cablurile ADSS sunt utilizate în mod obișnuit în rețelele de telecomunicații, oferind conectivitate fiabilă pentru aplicații precum internet, telefon și servicii de televiziune. Designul lor autoportant simplifică instalarea și reduce nevoia de întreținere, făcându-le o soluție rentabilă pentru stabilirea de legături de comunicație pe terenuri dificile sau zone cu acces limitat, Construcție de tuburi libere, tuburi umplute cu gelatină, elemente (tuburi și tije de umplere) așezate în jurul elementului central de rezistență nemetalic, fire de poliester utilizate pentru a lega miezul cablului, compus umplut în deschiderile miezului cablului, apoi manta interioară PE, fire de aramidă armate și manta exterioară PE.
Design structura cablului ADSS, specificatii tehnice
1. Elemente de proiectare ale cablului optic ADSS:
A. Zona meteorologică de mediu:
A. Viteza vântului b grosimea gheții c Temperatura aerului
b. Topografie și forme de relief.
B. Linii electrice care urmează să fie ridicate:
A. Tensiunea nominală și tensiunea maximă de funcționare b tipul turnului și tipul și aranjamentul firului și al pământului.
c. Lungimea secțiunii de tracțiune și standard.
b. Distanța de oprire (reprezentând distanța de oprire, distanța maximă de oprire orizontală, distanța maximă de oprire verticală).
d. Scurgerea maximă a arcului de sârmă și fir de împământare în fiecare secțiune de tensionare.

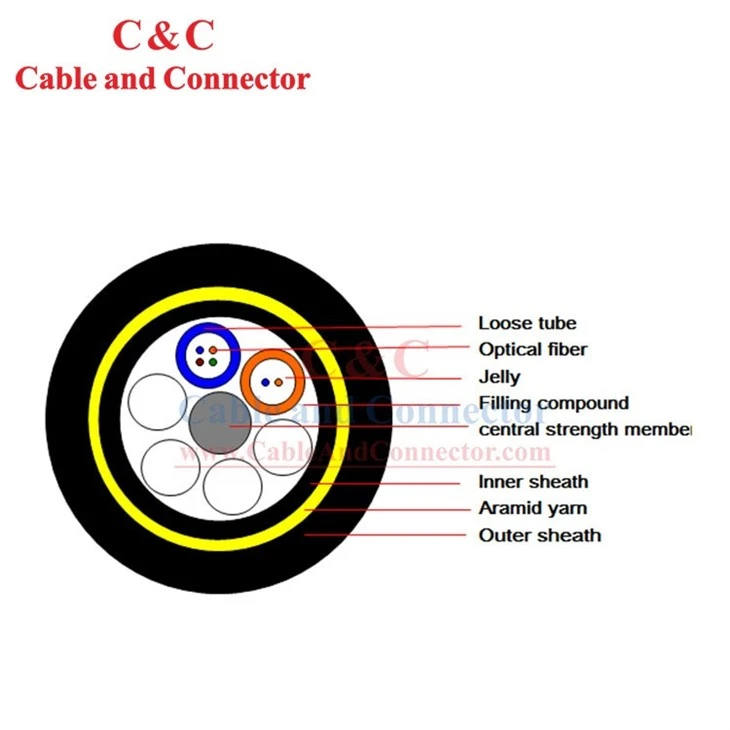

2. Schema structurii cablurilor
3. Specificații tehnice pentru cablul optic ADSS:
Miezul cablului și diametrul cablului
Model și greutate cablu optic
Rezistența la tracțiune și rezistența la compresiune
Vibrație și dans
Alungirea și lungimea reziduală
Rezistenta la urmele electrice ale mantalei exterioare
Compatibilitate hardware
Structura și parametrul cablului
|
SN |
Articol |
Unitate |
Valoare |
|
1 |
Nr de fibre |
numara |
4/6 |
|
2 |
Nr de fibre per tub |
numara |
4 |
|
3 |
Nr de elemente |
numara |
6 |
|
4 |
Diametrul cablului |
mm |
13.4 |
|
5 |
Greutatea cablului |
kg/km |
141 |
|
6 |
MAT (tensiune maximă de lucru admisă) |
N |
8200 |
|
7 |
Zdrobire pe termen scurt |
N/100mm |
2200 |
|
8 |
Interval adecvat |
m |
Mai mic sau egal cu 300 |
Notă: Dimensiunile mecanice sunt valori nominale.
Caracteristica fibrei optice
|
G652D Fibre Informații |
|
|
Diametru câmp de mod (1310 nm) |
9,2 mm±0,4 mm |
|
Diametru câmp de mod (1550 nm) |
10.4mm±0.8mm |
|
Tăiați lungimea de undă a fibrei cablate (λcc) |
1260 de lire sterline |
|
Atenuare la 1310nm |
£0,35dB/km |
|
Atenuare la 1550nm |
£0,22dB/km |
|
Pierdere la îndoire la 1550 nm (100 de spire, rază de 30 mm) |
0,05 dB £ |
|
Dispersie în intervalul 1288 până la 1339 nm |
3,5 GBP/ (nm•km) |
|
Dispersie la 1550 nm |
£18ps/ (nm•km) |
|
Panta de dispersie la lungimea de undă de dispersie zero |
£0,092ps/ (nm2•km) |
