Mini ADSS, Acest cablu este utilizat în principal pentru conexiuni de fibră optică pe distanțe scurte, desfășurate în mod obișnuit în și între zonele urbane, Cablurile Mini ADSS sunt cabluri total dielectrice, ceea ce înseamnă că nu necesită fire de sprijin extern sau cabluri de oțel. Ele pot fi atârnate și susținute pe baza rezistenței inerentă a cablului. Această caracteristică elimină necesitatea unei infrastructuri de suport dedicate în unele scenarii, reducând costurile de implementare și întreținere.
Caracteristicile cablului ADSS
1. Fibră optică monomodală, multimodală și design de cablu optic integrat.
2. Aspect neted, astfel încât cablul să aibă performanțe aerodinamice superioare.
3. Structura cablului optic cu toate suporturile este favorabilă instalării și întreținerii.
4. Gamă largă de adaptare la temperatură, coeficient de expansiune liniar mic, pentru a îndeplini cerințele mediului dur.
5. Tensiune de rezistență marcaj de scurgere 25KV.
6. Echilibru de torsiune și înfășurare aramidă, astfel încât cablul să aibă o rezistență foarte mare la tracțiune și performanță antiglonț.
Codul culorii fibrei
Culoarea fibrelor din fiecare tub începe de la nr. 1 albastru.
|
1 |
2 |
3 |
4 |
|
Albastru |
Portocale |
Verde |
Maro |
Codul culorii fibrei
Culoarea tubului începe de la nr. 1 Albastru. Dacă există umpluturi, culoarea este natura.
|
1 |
2 |
3 |
|
Albastru |
Portocale |
Verde |

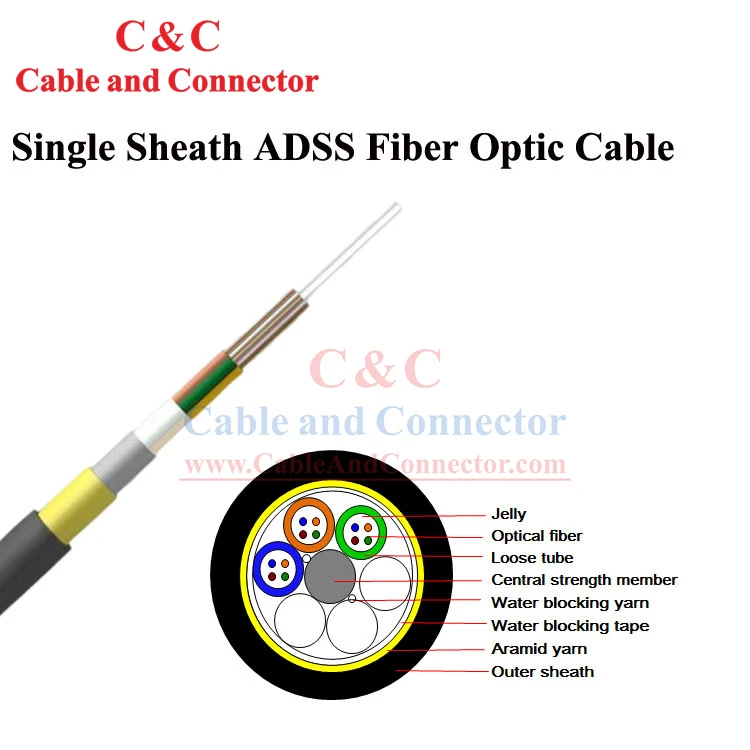

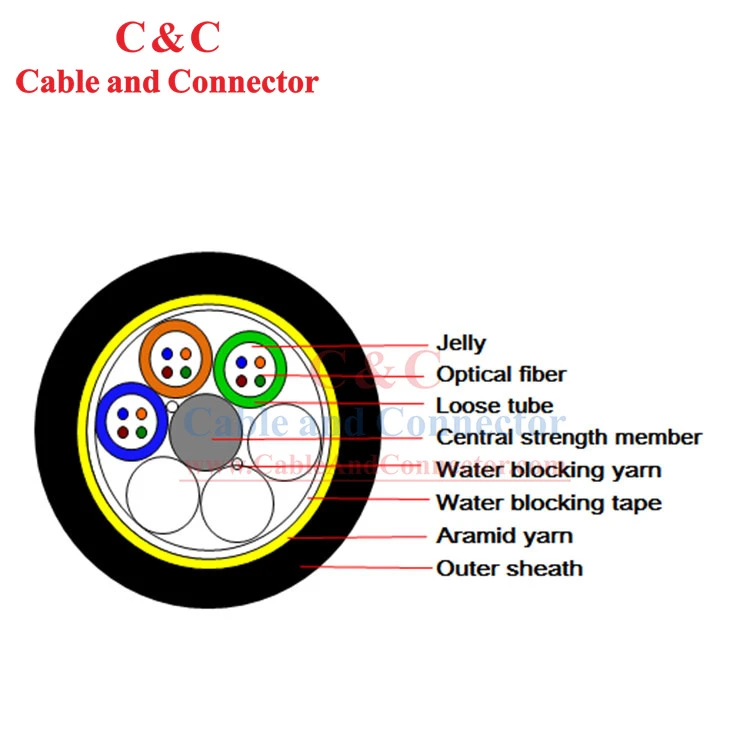

Structura și parametrul cablului
|
SN |
Articol |
Unitate |
Valoare |
|
1 |
Nr de fibre |
numara |
12 |
|
2 |
Nr de fibre per tub |
numara |
4 |
|
3 |
Nr de elemente |
numara |
6 |
|
4 |
Diametrul cablului |
milimetru |
12.3 |
|
5 |
Greutatea cablului |
kg/km |
105 |
|
6 |
MAT (tensiune maximă de lucru admisă) |
N |
3500 |
|
7 |
Zdrobire pe termen scurt |
N/100mm |
1000 |
Notă: Dimensiunile mecanice sunt valori nominale.
Caracteristica cablului optic
1 min. raza de îndoire pentru instalare
Static: 10 x diametrul cablului
Dinamic: 20 x diametrul cablului
2) Interval de temperatură de aplicare
Funcționare: -40 grade ~ +60 grade
Instalare: -10 grade ~ +60 grade
Depozitare/transport: -40 grade ~ +60 grade
3) Principalul test de performanță mecanică și de mediu
|
Articol |
Metoda de test |
Condiție de acceptare |
|
Rezistență la tracțiune IEC 60794-1-2-E1 |
- Sarcina: tensiune maxima de instalare - Lungime cablu: aproximativ 50 m - Timp de incarcare: 1 min |
- Tulpina de fibre £ 0,33% - Nicio rupere a fibrei și nicio deteriorare a tecii. |
|
Test de zdrobire IEC 60794-1-2-E3 |
- Sarcina: strivire pe termen scurt - Timp de incarcare: 1 min |
- Modificarea pierderilor £ 0,1dB@1550nm - Nicio rupere a fibrei și nicio deteriorare a tecii. |
Caracteristica fibrei optice
|
G652D Fibre Informații |
|
|
Diametru câmp de mod (1310 nm) |
9,2 mm±0,4 mm |
|
Diametru câmp de mod (1550 nm) |
10.4mm±0.8mm |
|
Tăiați lungimea de undă a fibrei cablate (λCc) |
1260 de lire sterline |
|
Atenuare la 1310nm |
£0,36 dB/km |
|
Atenuare la 1550nm |
£0,22dB/km |
|
Pierdere la îndoire la 1550 nm (100 de spire, rază de 30 mm) |
£0,05 dB |
|
Dispersie în intervalul 1288 până la 1339 nm |
3,5 GBP/ (nm•km) |
|
Dispersie la 1550 nm |
£18PS/ (NM•KM) |
|
Panta de dispersie la lungimea de undă de dispersie zero |
£0,092ps/ (nm2•km) |
