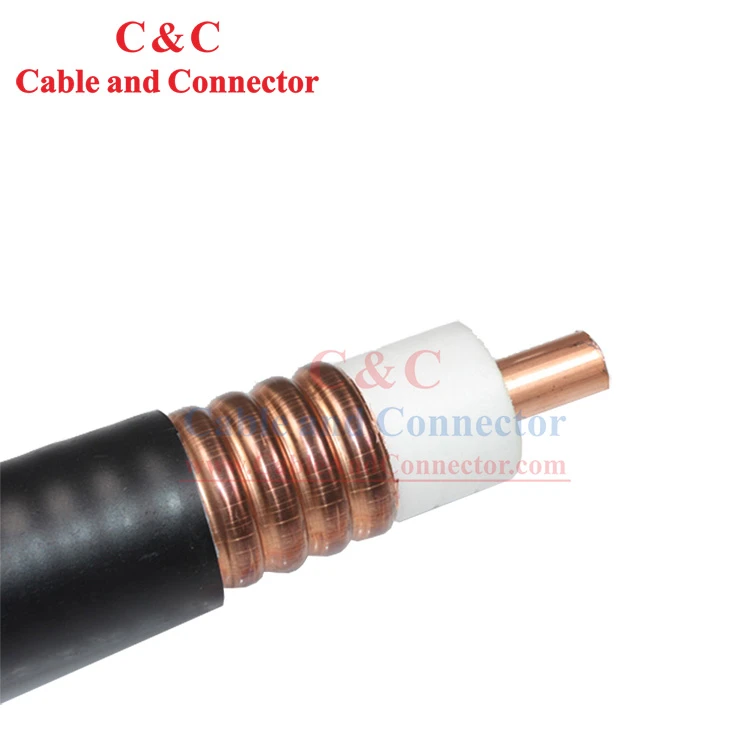

Mc Feeder Cable {{0}}/4" RF Feeder Cable, Aplicații: Cablurile de alimentare RF sunt utilizate într-o gamă largă de aplicații, inclusiv sisteme de distribuție TV prin cablu, transmisii radio, rețele celulare, rețele Wi-Fi, sisteme radar, comunicații prin satelit și multe altele. Acestea joacă un rol crucial în transmiterea semnalelor RF între antene, transmițătoare, receptoare și alte componente. Conductor interior: 13,1±{{10}},1mm tub de cupru + izolație : 32.5±0.25mm PE spumat + Conductor exterior: 35.7±0.3mm Tub de cupru ondulat inelar + Manta: 38.8±0.30mm LLDPE sau PE ignifug este optional, AMBALARE: 500M/ TAMBUR DE LEMN.
Tipuri
Există mai multe tipuri comune de cabluri de alimentare RF, inclusiv cablu coaxial, cablu de alimentare echilibrat și linie deschisă. Dintre acestea, cablul coaxial este cel mai comun tip, constând dintr-un conductor central interior, strat de izolație, ecranare exterioară și manta.
caracteristici electrice
|
Rezistența DC conductorului interior (Ω/km) |
0.78 |
|
Rezistența DC conductorului exterior (Ω/km) |
0.66 |
|
impedanta caracteristica (Ω) |
50±1.5 |
|
Capacitate (p F/m) |
76 |
|
Viteză (%) |
88 |
|
rigiditate dielectrică (KV) |
10.0 |
|
Rezistența de izolație (MΩ/km) |
＞1×104 |
|
Putere nominală de vârf (KV) |
205 |
|
Tensiune de vârf (V) |
4300 |
|
Frecvența de tăiere (GHz) |
3.7 |
|
Atenuare și putere medie (valoarea maximă a atenuării va fi 105% din valoarea nominală a atenuării) |
|
|
Frecvență (MHz) |
Atenuare (@20 grade, d B/100m) |
Putere medie (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.20 |
Notă:
Pentru cablul jackter ignifug, temperatura recomandată:
Depozitare: -30 grad ~+80 grad
Instalare: -25 grad ~+60 grad
Temperatura de funcționare: -30 grade ~+80 grade
Tip
|
Cablu standard HCTAY-50-32 Cablu ignifug HCTAYZ-50-32 |
||
|
Constructie |
||
|
Conductor interior |
Material |
Tub de cupru |
|
Diametru (mm) |
13.1±0.1 |
|
|
Izolatie |
Material |
PE spumat |
|
Diametru (mm) |
32.5±0.25 |
|
|
Conductor exterior |
Material |
Tub ondulat de cupru inelar |
|
Diametru (mm) |
35.7±0.3 |
|
|
Sacou |
Material |
LLDPE sau PE ignifug |
|
Min. grosime (mm) |
＞1.2 |
|
|
Diametru (mm) |
38.8±0.30 |
|
Caracteristici mecanice
|
Raza de îndoire (mm) |
O singură îndoire |
200 |
|
Îndoire repetată |
380 |
|
|
Rezistenta la tractiune (N) |
2500 |
|
|
Greutatea cablului (kg/km) |
880 |
|
|
Temperatura recomandata (grade) |
Depozitare |
-70~+85 |
|
Instalare |
-40~+60 |
|
|
De operare |
-55~+85 |
|
●Produsele îndeplinesc cerințele RoHS și, în conformitate cu cerințele RoHS, puteți vedea marcajul RoHS pe ambalajul exterior
