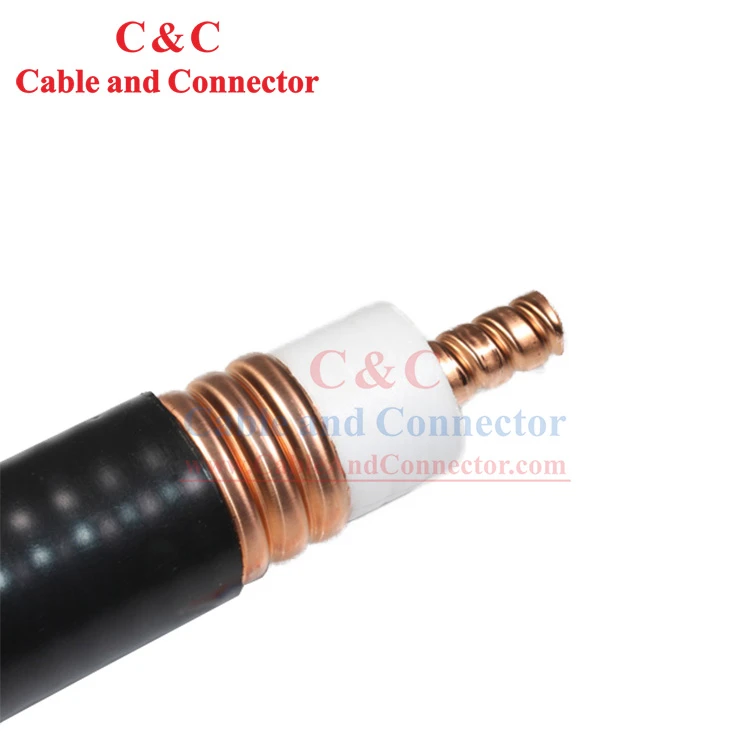

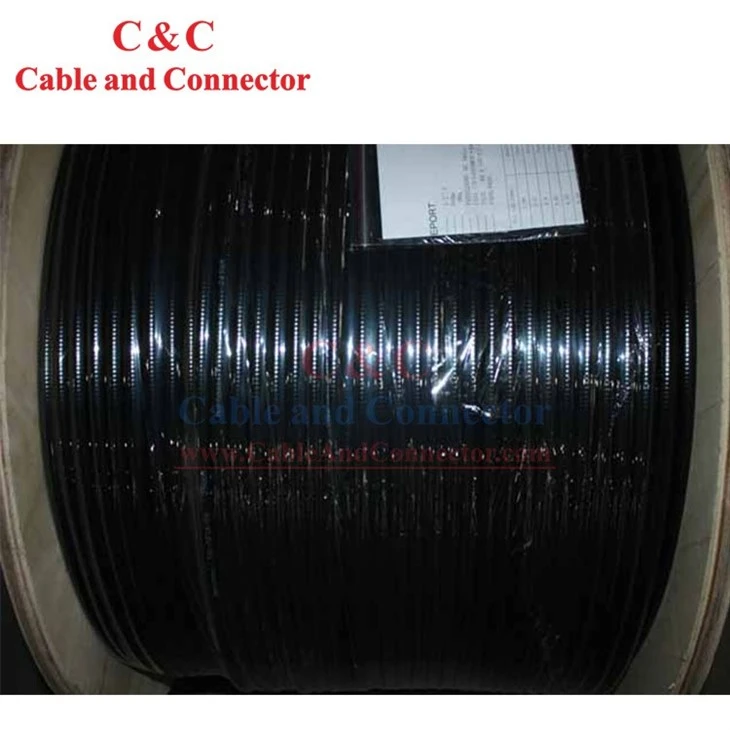

{{0}}/8" RF Feeder Cable, Un cablu de alimentare, cunoscut și ca linie de alimentare sau pur și simplu alimentator, se referă la un tip de cablu electric utilizat în diferite aplicații pentru a transmite energie electrică, semnale sau date de la o sursă la un punct de distribuție. Cablurile de alimentare sunt utilizate în mod obișnuit în telecomunicații, sisteme de distribuție a energiei, sisteme de radiofrecvență (RF) și alte industrii în care transmisia eficientă și fiabilă a energiei sau a informațiilor este crucială, Conductor interior: 17,3±{ {9}}.15mm Tub de cupru ondulat elicoidal + Izolație: 42,7±0,30mm PE spumat + Conductor exterior: 46,5±0,30mm Tub de cupru ondulat inelar + Manta: 49,6±0,30mm LLDPE sau PE ignifug este optional, AMBALARE: 500M/ TAMBUR DE LEMN.
caracteristici electrice
|
Rezistența DC conductorului interior (Ω/km) |
0.91 |
|
Rezistența DC conductorului exterior (Ω/km) |
0.52 |
|
impedanta caracteristica (Ω) |
50±1.5 |
|
Capacitate (p F/m) |
76 |
|
Viteză (%) |
88 |
|
rigiditate dielectrică (KV) |
15.0 |
|
Rezistența de izolație (MΩ/km) |
＞1×104 |
|
Putere nominală de vârf (KV) |
310 |
|
Tensiune de vârf (V) |
5600 |
|
Frecvența de tăiere (GHz) |
3.0 |
|
Atenuare și putere medie (valoarea maximă a atenuării va fi 105% din valoarea nominală a atenuării) |
|
|
Frecvență (MHz) |
Atenuare (@20 grade, d B/100m) |
Putere medie (kv) |
|
200 |
0.98 |
11.30 |
|
450 |
1.53 |
7.18 |
|
800 |
2.13 |
5.15 |
|
900 |
2.29 |
4.97 |
|
1000 |
2.43 |
4.52 |
|
1500 |
3.21 |
3.54 |
|
1800 |
3.47 |
3.17 |
|
2000 |
3.71 |
2.96 |
|
2200 |
4.06 |
2.87 |
|
2500 |
4.27 |
2.58 |
|
2700 |
4.68 |
2.40 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~2700MHz |
1.20 |
Notă:
Pentru cablul jackter ignifug, temperatura recomandată:
Depozitare: -30 grad ~+80 grad
Instalare: -25 grad ~+60 grad
Temperatura de funcționare: -30 grade ~+80 grade
Tip
|
Cablu standard HHTAY-50-42 Cablu ignifug HHTAYZ-50-42 |
||
|
Constructie |
||
|
Conductor interior |
Material |
Tub de cupru ondulat elicoidal |
|
Diametru (mm) |
17.3±0.15 |
|
|
Izolatie |
Material |
PE spumat |
|
Diametru (mm) |
42.7±0.30 |
|
|
Conductor exterior |
Material |
Tub ondulat de cupru inelar |
|
Diametru (mm) |
46.5±0.30 |
|
|
Sacou |
Material |
LLDPE sau PE ignifug |
|
Min. grosime (mm) |
＞1.3 |
|
|
Diametru (mm) |
49.6±0.30 |
|
Caracteristici mecanice
|
Raza de îndoire (mm) |
O singură îndoire |
280 |
|
Îndoire repetată |
500 |
|
|
Rezistenta la tractiune (N) |
3000 |
|
|
Greutatea cablului (kg/km) |
1100 |
|
|
Temperatura recomandata (grade) |
Depozitare |
-70~+85 |
|
Instalare |
-40~+60 |
|
|
De operare |
-55~+85 |
|
●Produsele îndeplinesc cerințele RoHS și, conform cerințelor RoHS, puteți vedea marcajul RoHS pe ambalajul exterior.
