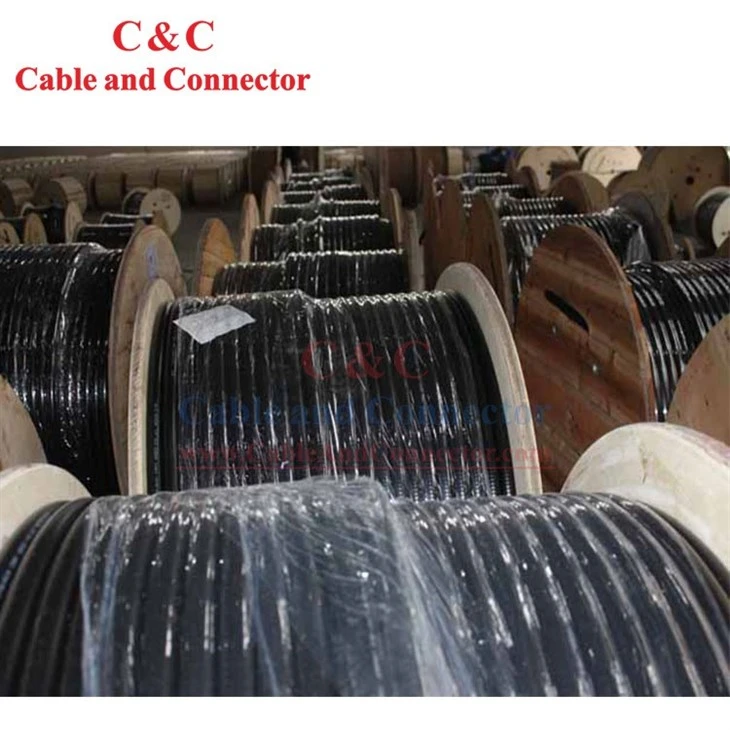

Cablu de alimentare RF {{{0}}/8" din aluminiu, conductor interior: 17,3±0,15 mm tub de cupru ondulat elicoidal + izolație: 42,7±0,30 mm PE spumat + Conductor exterior: 46,5 ± 0,30 mm Tub ondulat inelar din aluminiu + Manta: 49,6 ± 0,30 mm LLDPE sau PE ignifug este opțional, AMBALARE: 500 M/ TAMBUR DE LEMN. Un cablu de alimentare RF, cunoscut și ca alimentator de frecvență radio cablu, este un cablu specializat conceput pentru transmiterea semnalelor de radiofrecventa.Constructia sa este formata din straturi distincte care lucreaza in armonie pentru a asigura un transfer eficient de semnal minimizand in acelasi timp pierderile si interferentele.
Pierderea semnalului
O caracteristică crucială a cablurilor de alimentare RF este pierderea semnalului. Semnalele de înaltă frecvență se atenuează treptat în timpul transmisiei, o parte din energie fiind convertită în căldură. Diferite tipuri de cabluri de alimentare RF prezintă caracteristici de pierdere diferite, de obicei exprimate în decibeli (dB) pe unitate de lungime.
caracteristici electrice
|
Rezistența DC conductorului interior (Ω/km) |
1.55 |
|
Rezistența DC conductorului exterior (Ω/km) |
0.80 |
|
impedanta caracteristica (Ω) |
50±2.0 |
|
Capacitate (p F/m) |
75 |
|
Viteză (%) |
87 |
|
rigiditate dielectrică (KV) |
15.0 |
|
Rezistența de izolație (MΩ/km) |
＞1×104 |
|
Putere nominală de vârf (KV) |
310 |
|
Atenuare ecranare, (dB) |
＞＞120 |
|
Frecvența de tăiere (GHz) |
3.0 |
|
Atenuare și putere medie (valoarea maximă a atenuării va fi 105% din valoarea nominală a atenuării) |
|
|
Frecvență (MHz) |
Atenuare (@20 grade, d B/100m) |
Putere medie (kv) |
|
200 |
1.09 |
11.8 |
|
450 |
1.70 |
7.46 |
|
800 |
2.45 |
5.33 |
|
900 |
2.58 |
4.97 |
|
1000 |
2.79 |
4.68 |
|
1500 |
3.48 |
4.97 |
|
1800 |
4.05 |
3.27 |
|
2000 |
4.25 |
3.05 |
|
2200 |
4.55 |
2.87 |
|
2500 |
4.95 |
2.64 |
|
2700 |
5.55 |
2.37 |
Tip
|
Cablu standard HHTALY-50-42 Cablu ignifug HHTALYZ-50-42 |
||
|
Constructie |
||
|
Conductor interior |
Material |
Tub de cupru ondulat elicoidal |
|
Diametru (mm) |
17.3±0.15 |
|
|
Izolatie |
Material |
PE spumat |
|
Diametru (mm) |
42.7±0.30 |
|
|
Conductor exterior |
Material |
Tub ondulat inelar din aluminiu |
|
Diametru (mm) |
46.5±0.30 |
|
|
Sacou |
Material |
LLDPE sau PE ignifug |
|
Min. grosime (mm) |
＞1.3 |
|
|
Diametru (mm) |
49.6±0.30 |
|
Caracteristici mecanice
|
Raza de îndoire (mm) |
O singură îndoire |
300 |
|
Îndoire repetată |
510 |
|
|
Rezistenta la tractiune (N) |
1600 |
|
|
Greutatea cablului (kg/km) |
850 |
|
|
Temperatura recomandata (grade) |
Depozitare |
-70~+85 |
|
Instalare |
-40~+60 |
|
|
De operare |
-55~+85 |
|
●Produsele îndeplinesc cerințele RoHS și, conform cerințelor RoHS, puteți vedea marcajul RoHS pe ambalajul exterior.
