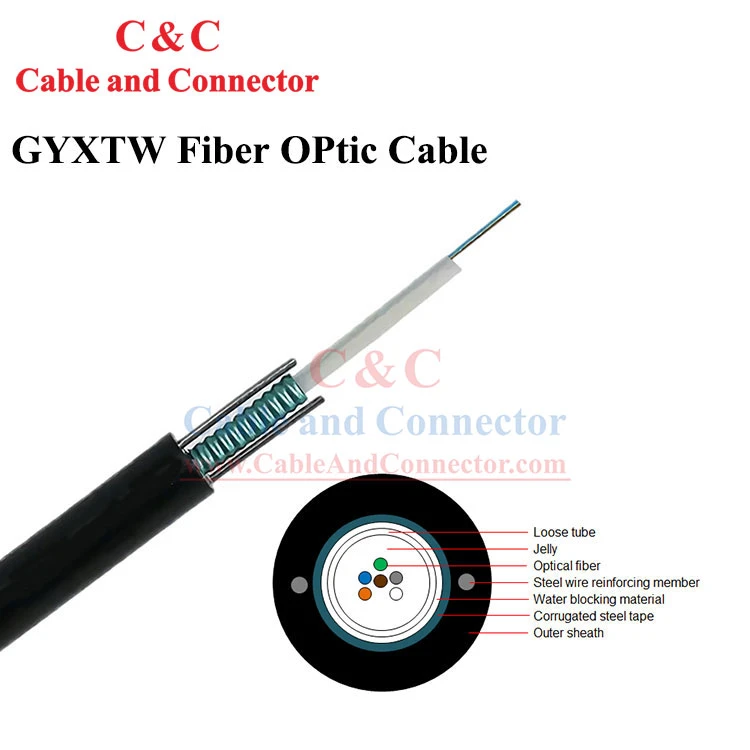

Cablul de fibră optică GYXTW cu 4 nuclee, cablul optic GYXTW este un mediu obișnuit de comunicație cu fibră optică utilizat pentru instalațiile de cabluri în aer liber pentru a satisface cerințele comunicațiilor pe distanțe lungi și cu lățime de bandă mare. Construcție centrală cu un singur tub liber, umplut cu compus jeleu, material de blocare a apei umplut în deschiderile miezului cablului și bandă de oțel ondulat, apoi manta exterioară PE cu două elemente de rezistență paralele din fire de oțel.
Caracteristici
⊙ Mantaua exterioară netedă permite cablului să aibă un coeficient de frecare mai scăzut în timpul instalării.
⊙Teaca PE are o bună performanță anti-radiație solară.
Cod culoare tub liber
Culoarea este naturală.
Structura și parametrul cablului
|
SN |
Articol |
Unitate |
Valoare |
||
|
1 |
Nr de fibre |
numara |
4/6 |
8/12 |
24 |
|
2 |
Diametrul tubului (nominal) |
numara |
2.2 |
2.4 |
3.2 |
|
3 |
Diametrul sârmei de oțel |
milimetru |
1.0 |
1.0 |
1.0 |
|
4 |
Grosimea tecii exterioare (totală) |
milimetru |
Mai mare sau egal cu 1,8 |
Mai mare sau egal cu 1,8 |
Mai mare sau egal cu 1,8 |
|
3 |
Diametrul cablului (±5%) |
milimetru |
7.4 |
7.4 |
8.3 |
|
4 |
Greutatea cablului (±10%) |
kg/km |
58 |
59 |
71 |
|
5 |
Tensiune pe termen scurt |
N |
1500 |
||
|
6 |
Zdrobire pe termen scurt |
N/100mm |
1000 |
||
Caracteristica cablului optic
1 min. raza de îndoire pentru instalare
Static: 15 x diametrul cablului
Dinamic: 20 x diametrul cablului
2) Interval de temperatură de aplicare
Funcționare: - 20 grade ~ +60 grade
Instalare: -10 grade ~ +50 grade
Depozitare/transport: - 20 grade ~ +60 grade
3) Principalul test de performanță mecanică și de mediu
|
Articol |
Metoda de test |
Condiție de acceptare |
|
Rezistență la tracțiune IEC 60794-1-2-E1 |
- Sarcina: tensiune pe termen scurt - Lungime cablu: aproximativ 50 m - Timp de incarcare: 1 min |
- Tulpina de fibre £ 0,6% - Nicio rupere a fibrei și nicio deteriorare a tecii. |
|
Test de zdrobire IEC 60794-1-2-E3 |
- Sarcina: strivire pe termen scurt - Timp de incarcare: 1 min |
- Modificarea pierderilor £ 0,1dB@1550nm - Nicio rupere a fibrei și nicio deteriorare a tecii. |
