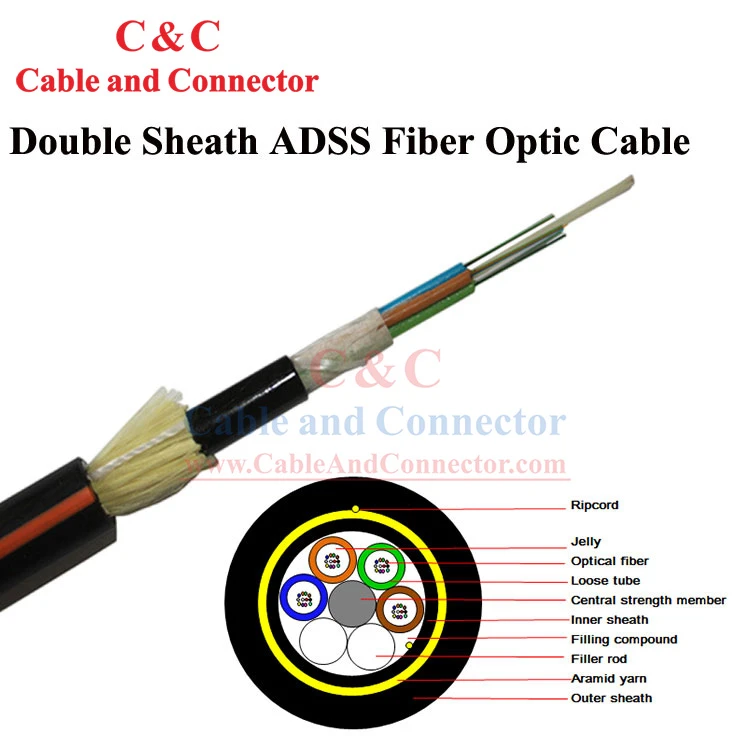

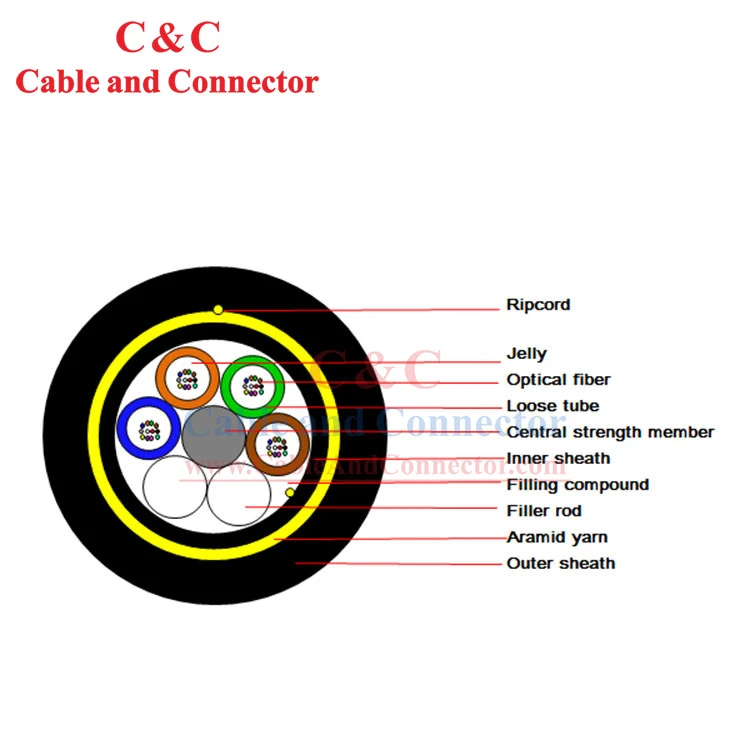

Cablul de fibră optică OPGW ADSS, ADSS (All-Dielectric Self-Supporting) este un tip de cablu de comunicație optică conceput pentru instalare în aer. Spre deosebire de cablurile tradiționale care necesită structuri de susținere separate, cablurile ADSS sunt proiectate pentru a fi autoportante, eliminând necesitatea unor fire de mesagerie suplimentare sau componente metalice, construcție de tuburi libere, tuburi umplute cu gelatină, elemente (tuburi și tije de umplere) așezate în jurul non- element de rezistență central metalic, fire de poliester folosite pentru a lega miezul cablului, compus umplut în deschiderile miezului cablului, apoi manta interioară din PE, fire de aramidă armate și manta exterioară din PE.
Caracteristicile cablului de fibră optică ADSS
1. Fibră optică monomodală, multimodală și design de cablu optic integrat.
2. Aspect neted, astfel încât cablul să aibă performanțe aerodinamice superioare.
3. Structura cablului optic cu toate suporturile este favorabilă instalării și întreținerii.
4. Gamă largă de adaptare la temperatură, coeficient de expansiune liniar mic, pentru a îndeplini cerințele mediului dur.
5. Tensiune rezistență marcaj de scurgere 25KV.
6. Echilibrul de torsiune și înfășurarea aramidă, astfel încât cablul să aibă o rezistență la tracțiune foarte mare și performanță antiglonț.
Structura și parametrul cablului
|
SN |
Articol |
Unitate |
Valoare |
|
|
1 |
Nr de fibre |
numara |
24 |
48 |
|
2 |
Nr de fibre per tub |
numara |
12 |
12 |
|
3 |
Nr de elemente |
numara |
6 |
6 |
|
4 |
Diametrul cablului |
mm (±5%) |
14.1 |
14.1 |
|
5 |
Greutatea cablului |
kg/km (±10%) |
159 |
164 |
|
6 |
Tensiune pe termen scurt |
N |
7400 |
7400 |
|
7 |
Zdrobire pe termen scurt |
N/100mm |
2200 |
|
Notă: Dimensiunile mecanice sunt valori nominale.
Caracteristica cablului optic
1 min. raza de îndoire pentru instalare
Static: 10 x diametrul cablului
Dinamic: 20 x diametrul cablului
2) Interval de temperatură de aplicare
Funcționare: -40 grade ~ +60 grade
Instalare: -10 grade ~ +60 grade
Depozitare/transport: -40 grade ~ +60 grade
3) Principalul test de performanță mecanică și de mediu
|
Articol |
Metoda de test |
Condiție de acceptare |
|
Rezistență la tracțiune IEC 60794-1-2-E1 |
- Sarcina: tensiune pe termen scurt - Lungime cablu: aproximativ 50 m - Timp de incarcare: 1 min |
- Tulpina de fibre £ 0,33% - Nicio rupere a fibrei și nicio deteriorare a tecii. |
|
Test de zdrobire IEC 60794-1-2-E3 |
- Sarcina: strivire pe termen scurt - Timp de incarcare: 1 min |
- Modificarea pierderilor £ 0,1dB@1550nm - Nicio rupere a fibrei și nicio deteriorare a tecii. |
informatii despre comanda
|
Tipul fibrei |
Miezuri de fibre |
Interval de instalare |
Max. Tensiune admisibilă |
Teaca / Jacheta (Materiale) |
Max. Viteza vântului |
Max. grosimea acoperirii cu gheata |
Max., Min., Avg. temperatura |
|
|
PE |
LA |
|||||||
|
Mod unic B1-G.652D-9/125 mm |
2 miezuri |
50 de metri |
4KN |
Gradul de tensiune:<110KV
|
Voltage grade: >110KV
|
Câți metri pe secundă |
Iarna Max. grosimea acoperirii cu gheata
|
- grad ~+ grad |
|
Modul unic B4-G.655 |
4 nuclee |
60 de metri |
6KN |
|||||
|
Model multiplu A1a-50/125 mm |
6 miezuri |
80 de metri |
9KN |
|||||
|
Multi Model A1b-62.5/125mm |
8 nuclee |
100 de metri |
12KN |
|||||
|
Sau specificat de client |
12 nuclee |
120 de metri |
15KN |
|||||
|
24 de nuclee |
150 de metri |
18KN |
||||||
|
36 de nuclee |
200 de metri |
19KN |
||||||
|
48 de nuclee |
250 de metri |
21KN |
||||||
|
72 de nuclee |
300 de metri |
24KN |
||||||
|
96 de nuclee |
400 de metri |
26KN |
||||||
|
144 nuclee |
600 de metri |
27KN |
||||||
|
Sau specificat de client |
Sau specificat de client |
Sau specificat de client |
||||||
