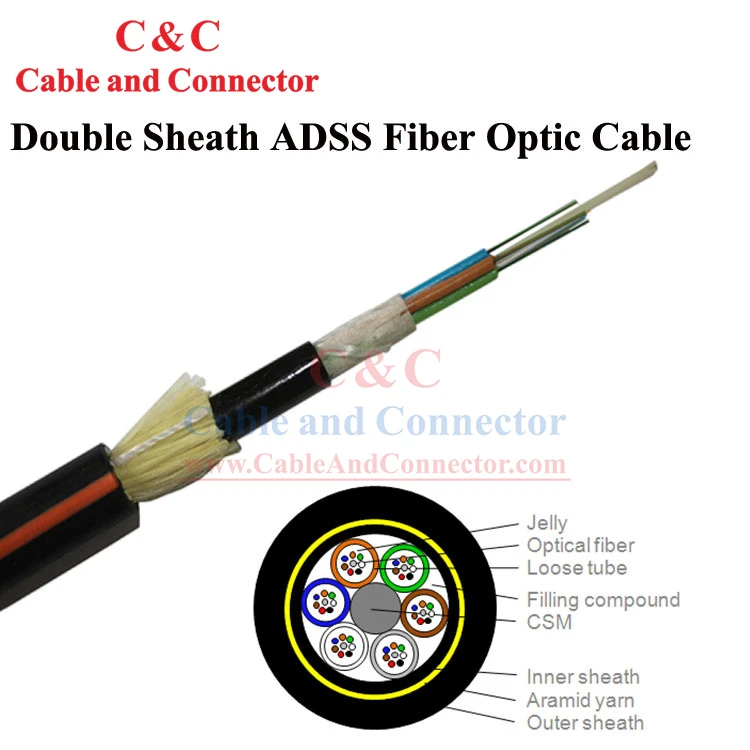

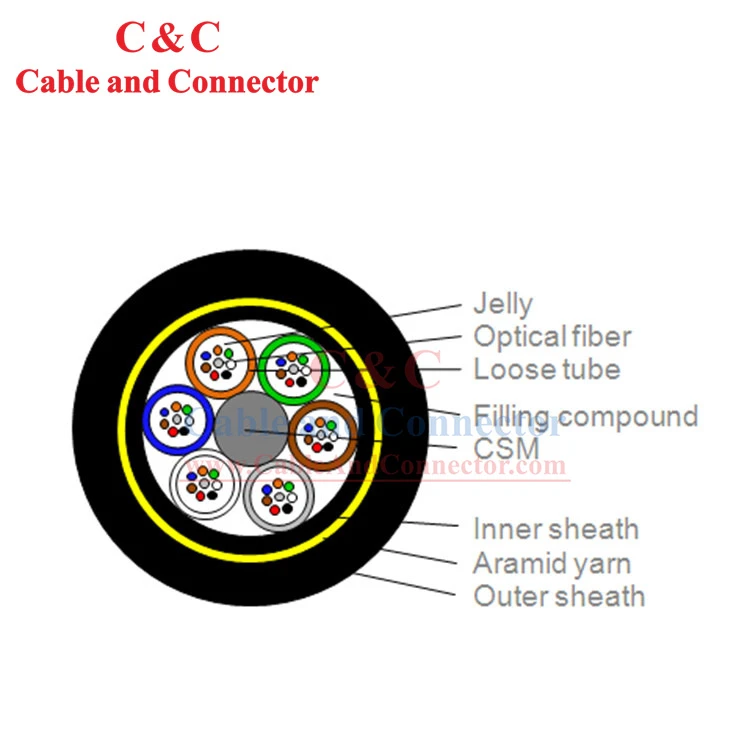

Sârmă ADSS, construcție cu tub liber, tuburi umplute cu gelatină, elemente (tuburi și tije de umplutură) așezate în jurul unui element de rezistență central nemetalic, compus de umplere umplut în deschiderile miezului cablului, manta interioară PE, apoi fire de aramid și manta exterioară PE . Învelișul PE se aplică pentru aplicația în care cablul este instalat în locul în care potențialul spațial mai mic sau egal cu 12KV.
Codul culorii fibrei
Culoarea fibrelor din fiecare tub începe de la nr. 1 albastru.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Albastru |
Portocale |
Verde |
Maro |
gri |
alb |
roșu |
Negru |
Galben |
Violet |
Roz |
Aqua |
Coduri de culoare pentru tubul liber și tija de umplere
Culoarea tubului începe de la nr. 1 Albastru. Dacă există umpluturi, culoarea este natura.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Albastru |
Portocale |
Verde |
Maro |
gri |
alb |
roșu |
Negru |
Galben |
Violet |
Roz |
Aqua |
Parametrul cablului
|
SN |
Articol |
Unitate |
Valoare |
|
1 |
Nr de fibre |
numara |
2-72 |
|
2 |
Număr de fibre per tub (maximum) |
numara |
12 |
|
3 |
Numărul de elemente |
numara |
6 |
|
4 |
Diametrul cablului |
mm |
13.9 |
|
5 |
Greutatea cablului |
kg/km |
160 |
|
6 |
Tensiunea maximă de funcționare admisă |
N |
6100 |
|
7 |
Zdrobire pe termen scurt |
N/100mm |
2200 |
|
8 |
Interval maxim cu 1,5% declin de instalare |
m |
200 |
Notă: Dimensiunile mecanice sunt valori nominale. Iar grosimea maximă a gheții este de 10 mm, cu viteza vântului de 10 m/s.
Caracteristica cablului optic
|
Caracteristica mecanică și metoda de încercare |
|||
|
Rezistență la tracțiune |
Conform IEC 794-1-E1 |
||
|
Zdrobi |
Conform IEC 794-1-E3 |
||
|
Impact |
Conform IEC 794-1-E4 |
||
|
Îndoire repetată |
Conform IEC 794-1-E6 |
||
|
Torsiune |
Conform IEC 794-1-E7 |
||
|
Flexie |
Conform IEC 794-1-E8 |
||
|
Îndoirea cablului |
Conform IEC 794-1-E11 |
||
|
Pătrunderea apei |
Conform IEC 794-1-F5B |
||
|
Cerința de temperatură |
Operațiune |
- 40 grad ~ +60 grad |
|
|
Instalare |
- 10 grad ~ +60 grad |
||
|
Depozitare/transport |
- 40 grad ~ +60 grad |
||
|
Test de ciclu de temperatură |
Conform IEC 794-1-F1 |
||
|
Raza de curbare |
Descărcat |
de 15 ori diametrul exterior |
|
|
Încărcat |
de 25 de ori diametrul exterior |
||
2~24 Core ADSS Specificație tehnică
|
C&C (cablu și conector)Model de cablu ADSS cu 2~24 nuclee |
Diametrul exterior al cablului optic |
Rezistenta nominala la tractiune |
Tensiune maximă admisă |
Tensiunea medie anuală de funcționare |
Greutatea cablului optic |
|
CC-ADSS-AT(PE)-xxCore-4KN |
12,2 mm |
9698 N |
3879 N |
2425 N |
121 kg/km |
|
CC-ADSS-AT(PE)-xxCore-6KN |
12,5 mm |
14108 N |
5643 N |
3527 N |
126 kg/km |
|
CC-ADSS-AT(PE)-xxCore-9KN |
12,9 mm |
22928 N |
9171 N |
5732 N |
135 kg/km |
|
CC-ADSS-AT(PE)-xxCore-12KN |
13,3 mm |
30645 N |
12258 N |
7661 N |
143 kg/km |
|
CC-ADSS-AT(PE)-xxCore-15KN |
13,6 mm |
37260 N |
14904 N |
9315 N |
149 kg/km |
|
CC-ADSS-AT(PE)-xxCore-18KN |
13,9 mm |
44978 N |
17991 N |
11245 N |
157 kg/km |
|
CC-ADSS-AT(PE)-xxCore-21KN |
14,3 mm |
52695 N |
21078 N |
13174 N |
164 kg/km |
|
CC-ADSS-AT(PE)-xxCore-24KN |
14,6 mm |
60413 N |
24165 N |
15103 N |
172 kg/km |
|
CC-ADSS-AT(PE)-xxCore-26KN |
14,8 mm |
65925 N |
26370 N |
16481 N |
177 kg/km |
